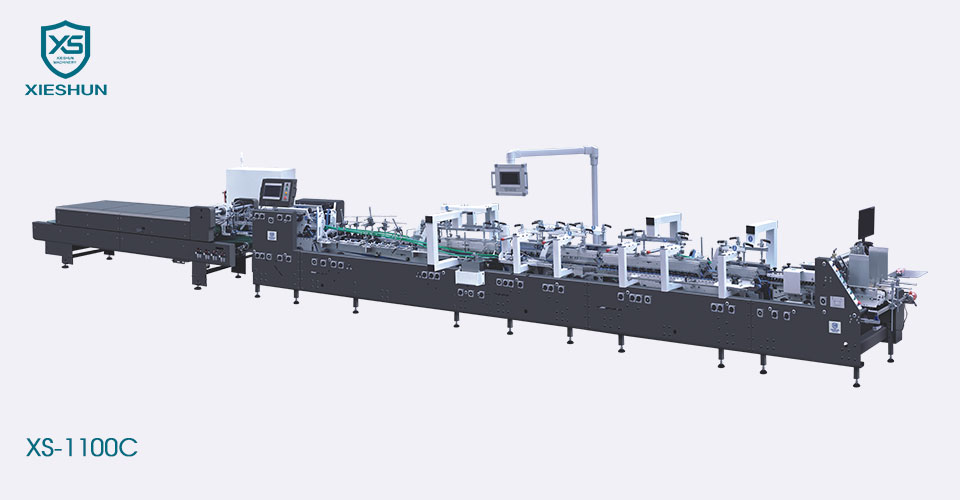

4/6 rohový automatický vysokorýchlostný skladací a lepiaci stroj XIESHUN XS-1100C je určený pre stredne veľké balenie v odvetviach, ako je farmaceutický a kozmetický priemysel. Tento všestranný stroj efektívne zvláda priamu čiaru, uzamykanie proti nárazu, dvojitú stenu a 4 aj 6 rohové boxy. Pojme lepenku až do 800 g/m2 a dokáže spracovať škatule s mikroryhovanými plochami vrátane drážok N/E a F, čím ponúka jednoduchosť a jednoduchosť obsluhy.
| Model | XS-1100 C |
|---|---|
| Vhodný materiál | 200-800g/㎡kartón a vlnitá lepenka N/F&E |
| Rozsah rýchlosti | 0-400 m/min |
| Pomalá rýchlosť | 30 m/min |
| Maximálna šírka prázdneho miesta | 1100 mm |
| Rozmer (L) | 15800 mm |
| Rozmer (Š*V) | 1850 mm × 1900 mm |
| Mechanická hmotnosť | 9T |
| Mechanická sila | 23 kW |
| Stlačený vzduch | 6 bar |
| Kapacita vzduchového kompresora | 10 ㎡/h |
| Kapacita vzduchovej nádrže | 60L |
| Model |
|
XS-1100 C |
|---|---|---|
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm | |
|
A | 160-1050 mm |
| B | 160-800 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-450 mm | |
| H | 25-120 mm | |
|
A | 330-1020 mm |
| B | 160-800 mm | |
| H | 25-120 mm |
|
Podávač ◆Pre ľahkú obsluhu možno ľavú a pravú bočnú priehradku zdvihnúť. ◆ Pás podávania papiera jednotky podávania papiera je možné nastaviť nezávisle, aby sa zabezpečilo plynulé a stabilné podávanie papiera. ◆Servomotor, nezávislá regulácia rýchlosti na zabezpečenie rovnomerného rozmiestnenia papiera. ◆ Prísavné zariadenie na podávanie papiera (voliteľné). |
|
Zarovnanie ◆Kartón odoslaný oddelením podávania papiera je opravený a usmerňovaný korekčným oddelením tak, aby kartón prebiehal v priamom smere. ◆Horný tlakový pohon korekčného oddelenia je možné nastaviť hore a dole, aby sa prispôsobil rôznym hrúbkam kartónu a poskytol záruku stability. |
|
Predskladacia časť ◆Segmentované ľavé a pravé horné dosky pásu je možné nastaviť podľa požiadaviek produktu, čo je rýchle a efektívne. ◆ Dokáže efektívne dokončiť 180-stupňové predskladanie kartónu na linke 1 a 135-stupňové predskladanie 3. linky, aby sa optimalizoval konečný tvarovací efekt. |
|
Zamknúť spodok 3 skupiny konštrukcie dopravného pásu, funkcia segmentovaných horných pásových dosiek, môžu účinne prekonať problémy pri výrobe výrobkov špeciálneho tvaru. Stredná horná pásová doska je odnímateľná a dá sa rozobrať a odladiť podľa požiadaviek produktu. |
|
Štvor a šesť rohové zariadenie 4 a 6-rohové zariadenie ◆Elektronický skladací hák poháňaný a ovládaný inteligentným servomotorom je inštalovaný na dvoch nezávisle riadených servo osiach, aby presne viedol skladanie všetkých chlopní boxu. ◆ Môže vyrábať štyri a šesť rohových boxov a iné rôzne typy. ◆ Rozhranie človek-stroj je inteligentne nastavené, ľahko ovládateľné, intuitívne a ľahko pochopiteľné.
|
|
Spodná lepiaca jednotka ◆ Mechanické ľavé a pravé spodné lepiace valce, so samostatným dizajnom lepiaceho kolieska a lepiaceho valca, vysoká rýchlosť bez hádzania lepidla, ľahko sa čistí a udržiava. ◆ Lepiace koliesko je široké 5 mm a môže byť vymenené podľa produktu. |
|
Skladacia časť ◆ Štruktúra dosky prevodového pásu s 3 doskami, strednú dosku je možné demontovať nezávisle, čo je vhodné na tvarovanie malých škatúľ. ◆Rýchlosť ľavého a pravého vonkajšieho skladacieho pásu je možné doladiť nezávisle, aby sa zabezpečila presnosť tvarovania. |
|
Sekcia prenosu ◆Samostatný motor s nezávislou frekvenčnou konverziou. ◆Nastavenie horného a spodného predĺženia pásu je jednoduché a ľahko ovládateľné. ◆Vybavené vysokorýchlostným elektronickým počítadlom kopov. |
|
Ovládací panel ◆10-palcová veľká obrazovka, jednoduché a intuitívne ovládanie. ◆ K dispozícii je viacero jazykov. ◆Pamäťová funkcia a diaľkové ovládanie (voliteľné). |
|
Dopravník ◆V automatickom režime sa nastaví rozstup boxov, rýchlosť pásu a rýchlosť hostiteľa sú proporcionálne prepojené a pás sa pohne, keď fotoelektrické zariadenie deteguje box. ◆V manuálnom režime sa pás pohybuje konštantnou rýchlosťou a nie je ovplyvnený rýchlosťou hostiteľa. ◆ Tlaková časť využíva pneumatické lisovanie, riadenie tlaku je presnejšie a efekt lepenia produktu je zaručenejší. |
