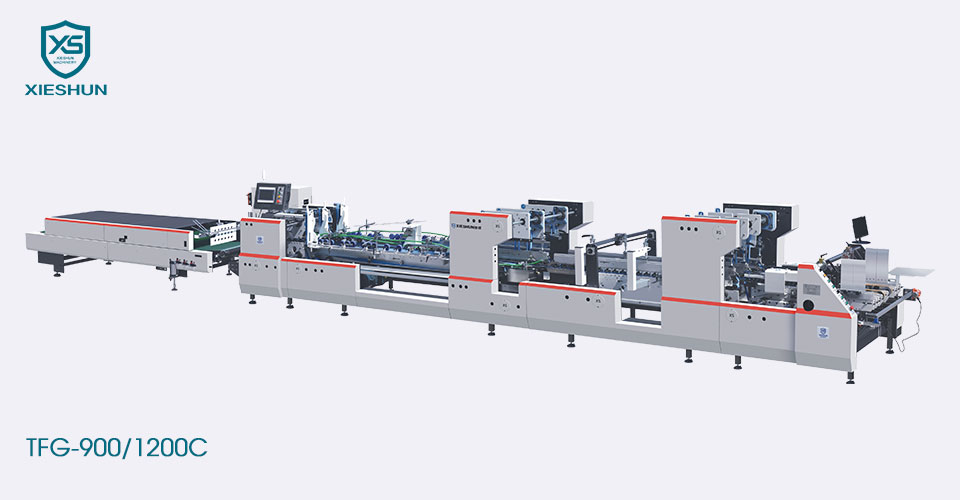

Séria 4/6 rohových vysokorýchlostných lepidiel na fólie TFG-900/1200C je ideálna pre prácu so strednými a veľkými krabicami v ťažkom baliarenskom priemysle. Jeho konštrukcia zahŕňa poháňané horné nosiče, ktoré uľahčujú presné skladanie a zatváranie škatúľ z mikrovlákna a vlnitej lepenky. Voliteľná funkcia sklápacie vnútorné zdvíhanie, rýchla výmena príslušenstva, jednoduché nastavenie spolu s vyššou rýchlosťou výroby zaručujú vysokú produktivitu a kvalitu práce. Zoznámte sa s najnáročnejším obalovým trhom.
| Model | TFG-900 C | TFG-1200 C |
|---|---|---|
| Vhodný materiál | 200-800g/㎡kartón a vlnitá lepenka N/F&E | |
| Rozsah rýchlosti | 0-400 m/min | |
| Pomalá rýchlosť | 30 m/min | |
| Maximálna šírka prázdneho miesta | 900 mm | 1200 mm |
| Rozmer (L) | 15800 mm | 15800 mm |
| Rozmer (Š*V) | 1400 mm × 1900 mm | 1850 mm × 1900 mm |
| Mechanická hmotnosť | 9T | 10T |
| Mechanická sila | 23,2 kW | 23,2 kW |
| Stlačený vzduch | 6 bar | |
| Kapacita vzduchového kompresora | 10 ㎡/h | |
| Kapacita vzduchovej nádrže | 60L | |
| Model |
|
TFG-900 C | TFG-1200 C |
|---|---|---|---|
|
A | 160-900 mm | 170-1200 mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440 mm | 70-560 mm | |
|
A | 170-850 mm | 170-1050 mm |
| B | 170-900 mm | 170-900 mm | |
| E | 80-440 mm | 80-560 mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm |
|
Podávač ◆ Ľavá a pravá bočná priehradka sa ľahko zdvihne. ◆ Pás podávania papiera jednotky podávania papiera je možné nastaviť nezávisle, aby sa zabezpečilo plynulé a stabilné podávanie papiera. ◆Servomotor, nezávislá regulácia rýchlosti na zabezpečenie rovnomerného rozmiestnenia papiera. ◆ Prísavné zariadenie na podávanie papiera (voliteľné). |
|
Zarovnanie ◆Kartón odoslaný oddelením podávania papiera je opravený a usmerňovaný korekčným oddelením tak, aby kartón prebiehal v priamom smere. ◆Horný tlakový pohon korekčného oddelenia je možné nastaviť hore a dole, aby sa prispôsobil rôznym hrúbkam kartónu a poskytol záruku stability. |
|
Predskladacia časť ◆Segmentované ľavé a pravé horné dosky pásu je možné nastaviť podľa požiadaviek produktu, čo je rýchle a efektívne. ◆ Dokáže efektívne dokončiť 180-stupňové predskladanie kartónu na linke 1 a 135-stupňové predskladanie 3. linky, aby sa optimalizoval konečný tvarovací efekt. ◆ Samohybné horné nosiče, presné skladanie pre krabice z vlnitej lepenky |
|
Zamknúť spodok Tri skupiny konštrukcie dopravného pásu, funkcia segmentovaných horných pásových dosiek, môžu účinne prekonať problémy pri výrobe výrobkov špeciálneho tvaru. Stredná horná pásová doska je odnímateľná a dá sa rozobrať a odladiť podľa požiadaviek produktu. |
|
4 a 6-rohové zariadenie ◆Elektronický skladací hák poháňaný a ovládaný inteligentným servomotorom je inštalovaný na dvoch nezávisle riadených servoosách, aby presne viedol skladanie všetkých chlopní boxov. ◆ Môže vyrábať štvorhranné a šesťhranné boxy a iné rôzne typy. ◆ Rozhranie človek-stroj je inteligentne nastavené, ľahko ovládateľné, intuitívne a ľahko pochopiteľné.
|
|
Spodná lepiaca jednotka ◆ Mechanické ľavé a pravé spodné lepiace valce, so samostatným dizajnom lepiaceho kolieska a lepiaceho valca, vysoká rýchlosť bez hádzania lepidla, ľahko sa čistí a udržiava. ◆ Lepiace koliesko je široké 5 mm a môže byť vymenené podľa produktu. |
|
Skladacia časť ◆ Štruktúra 3-doskového prevodového remeňa. ◆Rýchlosť ľavého a pravého vonkajšieho skladacieho pásu je možné doladiť nezávisle, aby sa zabezpečila presnosť tvarovania. ◆ Samohybné horné nosiče, presné skladanie pre krabice z vlnitej lepenky |
|
Sekcia prenosu ◆Samostatný motor s nezávislou frekvenčnou konverziou. ◆Nastavenie horného a spodného predĺženia pásu je jednoduché a ľahko sa ovláda. ◆Vybavené vysokorýchlostným elektronickým počítadlom kopov. |
|
Ovládací panel ◆Prijmite 10-palcovú veľkú obrazovku, jednoduché a intuitívne ovládanie. ◆ K dispozícii je viacero jazykov. ◆Pamäťová funkcia a diaľkové ovládanie (voliteľné). |
|
Dopravník ◆V automatickom režime sa nastaví rozstup boxov, rýchlosť pásu a rýchlosť hostiteľa sú proporcionálne prepojené a pás sa pohne, keď fotoelektrické zariadenie deteguje box. ◆V manuálnom režime sa pás pohybuje konštantnou rýchlosťou a nie je ovplyvnený rýchlosťou hostiteľa. ◆ Tlaková časť využíva pneumatické lisovanie, riadenie tlaku je presnejšie a efekt lepenia produktu je zaručenejší. |
