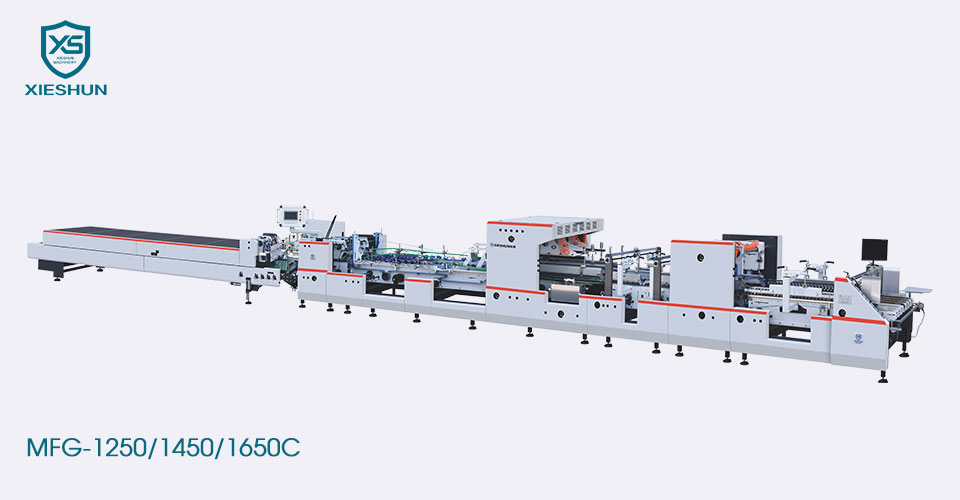

XIESHUN MFG-1250/1450/1650C Automatické vysokovýkonné 4- a 6-rohové lepidlo na lepenie fólií sa používa v stredných a veľkých škatuliach v ťažkom obalovom priemysle. Špeciálne horné nosiče s vlastným pohonom, získajte precíznu skladaciu mikrovlnu a vlnité krabice sa stanú jednoduchými. Skladací pohon nezávislým servomotorom pre presné nastavenie rýchlosti. Sekundárne ryhovanie môže zarovnať rybí chvost kartónov z rôznych dôvodov, ako je nesprávne vysekávanie a ryhovanie.
| Model | MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|
| Vhodný materiál | 200-800g/㎡kartón a vlnitá lepenka N/F&E | ||
| Rozsah rýchlosti | 0-400 m/min | ||
| Pomalá rýchlosť | 30 m/min | ||
| Maximálna šírka prázdneho miesta | 1250 mm | 1450 mm | 1650 mm |
| Rozmer (L) | 1750 mm | 1750 mm | 1800 mm |
| Rozmer (Š*V) | 1800 mm × 1600 mm | 2000 mm × 1600 mm | 2200 mm × 1600 mm |
| Mechanická hmotnosť | 10T | 11T | 12T |
| Mechanická sila | 29 kW | 29 kW | 29 kW |
| Stlačený vzduch | 6 bar | ||
| Kapacita vzduchového kompresora | 10 ㎡/h | ||
| Kapacita vzduchovej nádrže | 60L | ||
| Model |
|
|
MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|---|---|
|
|
|
z Min/mm | z Max/mm | ||
|
A | 100 mm | 1250 mm | 1450 mm | 1650 mm |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90 mm | 515 mm | 690 mm | 790 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 220 mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15 mm | 50 mm | 50 mm | 50 mm | |
|
Podávač ◆ Ľavá a pravá bočná priehradka sa ľahko zdvihne. ◆ Pás podávača papiera jednotky podávania papiera je možné nastaviť nezávisle, aby sa zabezpečilo plynulé podávanie papiera. ◆Servomotor, nezávislá regulácia rýchlosti na zabezpečenie rovnomerného rozmiestnenia papiera. ◆ Prísavné zariadenie na podávanie papiera (voliteľné). |
|
Zarovnanie ◆Kartón odoslaný podávacou jednotkou papiera je korigovaný a vedený korekčnou jednotkou, aby sa kartón pohyboval v priamom smere. ◆Horný prítlačný pohon korekčnej jednotky možno nastaviť hore a dole, aby sa prispôsobil rôznym hrúbkam kartónu a poskytol záruku stability. |
|
Predskladacia časť ◆Segmentované ľavé a pravé horné dosky pásu je možné nastaviť podľa požiadaviek produktu, čo je rýchle a efektívne. ◆ Dokáže efektívne dokončiť 180-stupňové predskladanie kartónu na riadku 1 a 135-stupňové predskladanie 3. riadku, čím sa optimalizuje konečný tvarovací efekt. ◆ Samohybné horné nosiče, presné skladanie pre krabice z vlnitej lepenky |
|
Zamknúť spodok Tri skupiny konštrukcie dopravného pásu, funkcia segmentovaných horných pásových dosiek, môžu účinne prekonať problémy pri výrobe výrobkov špeciálneho tvaru. Stredná horná pásová doska je odnímateľná a dá sa rozobrať a odladiť podľa požiadaviek produktu. |
|
4 a 6-rohové zariadenie ◆Elektronický skladací hák poháňaný a ovládaný inteligentným servomotorom je inštalovaný na dvoch nezávisle riadených servo osiach, aby presne viedol skladanie všetkých chlopní boxu. ◆ Môže vyrábať štvorhranné a šesťhranné boxy a iné rôzne typy. ◆ Rozhranie človek-stroj je inteligentne nastavené, ľahko ovládateľné, intuitívne a ľahko pochopiteľné.
|
|
Spodná lepiaca jednotka ◆ Mechanické ľavé a pravé spodné lepiace valce, so samostatným lepiacim kolieskom a dizajnom lepiaceho valca, vysoká rýchlosť bez vrhania lepidla, ľahko sa čistí a udržiava. ◆ Lepiace koliesko je široké 5 mm a môže byť vymenené podľa produktu. |
|
Skladacia časť ◆ Štruktúra dosky prevodového remeňa s 3 doskami. ◆Rýchlosť ľavého a pravého vonkajšieho skladacieho pásu je možné doladiť nezávisle, aby sa zabezpečila presnosť lisovania. ◆ Samohybné horné nosiče, presné skladanie pre krabice z vlnitej lepenky |
|
Sekcia prenosu ◆Nezávislá frekvenčná konverzia samostatných motorov. ◆ Jednoduché nastavenie horného a spodného predĺženia pásu. ◆Vybavené vysokorýchlostným elektronickým počítadlom kopov. |
|
Ovládací panel ◆Prijmite 10-palcovú veľkú obrazovku, jednoduché a intuitívne ovládanie. ◆ K dispozícii je viacero jazykov. ◆Pamäťová funkcia a diaľkové ovládanie (voliteľné). |
|
Dopravník ◆V automatickom režime sa nastaví rozstup boxov, rýchlosť pásu a rýchlosť hostiteľa sú proporcionálne prepojené a pás sa pohne, keď fotoelektrické zariadenie deteguje box. ◆V manuálnom režime sa pás pohybuje konštantnou rýchlosťou a nie je ovplyvnený rýchlosťou hostiteľa. ◆ Tlaková časť využíva pneumatické lisovanie, riadenie tlaku je presnejšie a efekt lepenia produktu je zaručenejší. |
